Функція попереднього перегляду плану перевірки PMI дозволяє автоматично створювати перевірки вручну та операції геометрії зонда з PMI (інформації про виробництво продукту).

1. Переконайтеся, що функцію попереднього перегляду плану перевірки PMI увімкнено в діалоговому вікні «Параметри» .

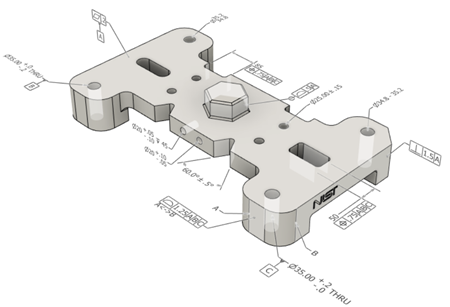

2. Відкрийте дизайн за допомогою PMI .



3. На панелі інструментів робочої області Manufacture клацніть Inspection > Probing > Create Inspection Plan .

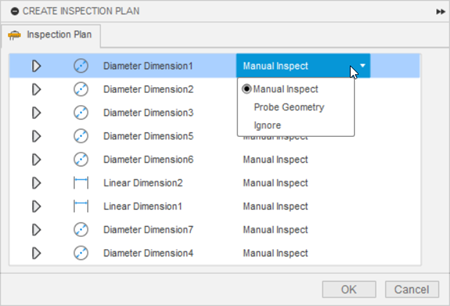

   Відкриється діалогове вікно «Створити план перевірки». У діалоговому вікні перелічено будь-які діаметри або елементи лінійних розмірів, які містять інформацію про допуск розміру.

4. За замовчуванням Fusion 360 вирішує створити ручну перевірку для кожної функції. Якщо замість цього ви хочете створити операцію Probe Geometry або не виконувати жодних дій, клацніть Manual Inspect (Перевірка вручну) , щоб відобразити інші параметри, а потім клацніть потрібну дію.



5. Натисніть OK .

   Fusion 360 створює папку Inspection Plan у браузері та додає до неї ручні перевірки та операції Probe Geometry.



   Примітка: якщо не вдається створити операцію Probe Geometry, це може бути через орієнтацію інструмента за замовчуванням.

6. (Необов’язково) У браузері двічі клацніть ручні перевірки та операції геометрії зонду, щоб редагувати їх за потреби.
