Ой! Схоже, ми забули створити траєкторію Finish Profile. Давайте скопіюємо грубий профіль і покажемо вам, як змінити та перемістити операцію.

Що ми розглядаємо в цьому уроці

Профіль токарної обробки буде використано для обробки зовнішнього діаметра (OD) деталі. Оскільки область, яку ми хочемо обробити, така сама, як профіль чорнової обробки , який ми робили раніше, ми можемо просто створити дублікат і внести зміни.

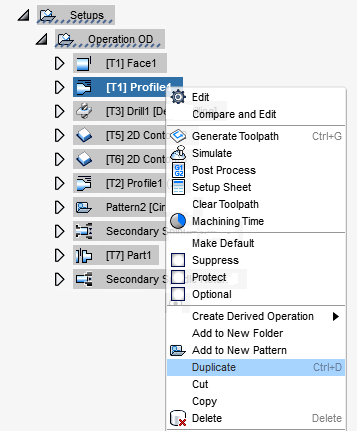

Створення повторюваної операції траєкторії Виберіть траєкторію інструменту Roughing Profile . Клацніть правою кнопкою миші на операції. Виберіть Дублювати . Дублікат траєкторії інструменту буде безпосередньо під вибраною операцією. Можна переміщати та змінювати порядок операцій траєкторії.

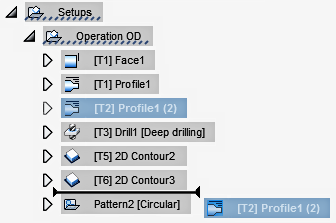

Переміщення операції траєкторії Виберіть операцію траєкторії, яку потрібно перемістити. Утримуйте ліву кнопку миші та перетягніть операцію вгору або вниз до нового місця. Слідкуйте за положенням панелі вставки. Відпустіть кнопку миші, щоб вставити операцію в нове місце. Примітка: нам не потрібно переміщувати операцію для цього уроку. Ця інформація лише для довідки.

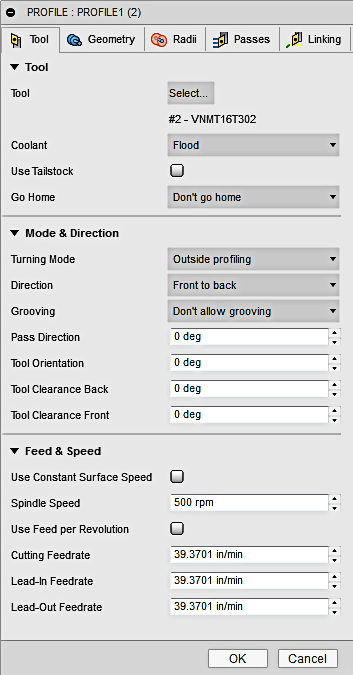

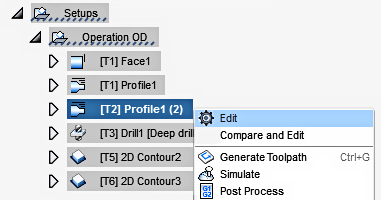

Завершення частини: виберіть операцію-дублікат, клацніть правою кнопкою миші та виберіть «Редагувати» . На вкладці «Інструмент» діалогового вікна «Профіль» натисніть «Вибрати» , щоб увійти в бібліотеку інструментів і вибрати інструмент VNMT16T302. Усі інші параметри будуть такими ж, як траєкторія інструменту Roughing.

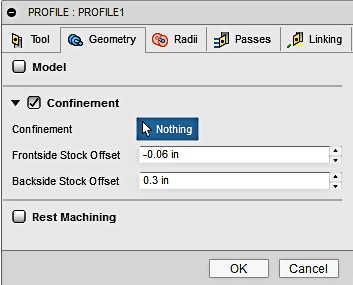

На вкладці Geometry ми хочемо залишити параметри такими ж, як і для траєкторії Roughing. Якщо у вас виникли проблеми, просто порівняйте свої налаштування з налаштуваннями в діалоговому вікні нижче.

На вкладці «Радіуси» ми хочемо залишити параметри такими ж, як і для траєкторії інструменту Roughing. Якщо у вас виникли проблеми, просто порівняйте свої налаштування з налаштуваннями в діалоговому вікні нижче.

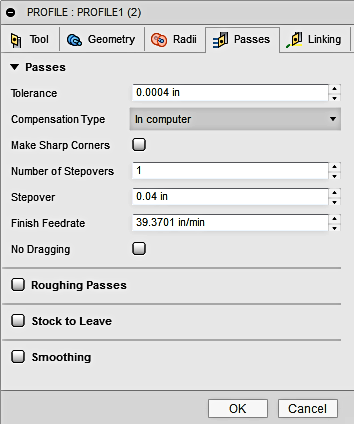

На вкладці «Проходи» зніміть прапорець «Пропуски чорнової обробки» . Тому що ми збираємося тільки завершити частину в цій операції. Переконайтеся, що ви зняли прапорець Запас для відпустки . Якщо у вас виникли проблеми, просто порівняйте свої налаштування з налаштуваннями в діалоговому вікні нижче.

На вкладці «Посилання» ми не вимагатимемо жодних змін. Якщо у вас виникли проблеми, просто порівняйте свої налаштування з налаштуваннями в діалоговому вікні нижче.
