Функція попереднього перегляду додаткових кутових опор об’єму дозволяє керувати тим, як генеруються структури підтримки об’єму.

Увімкнувши цю функцію попереднього перегляду, ви можете уникнути генерації опорних структур, які з’єднують нижні області з областями верхньої шкіри. Це покращує якість поверхні деталей під час видалення опор після завершення процесу складання.

1. Переконайтеся, що в діалоговому вікні «Параметри» ввімкнено функцію попереднього перегляду «Підтримка додаткового кутового об’єму» .

2. Переконайтеся, що у вас є адитивне налаштування з вибраною машиною для додавання SLA/DLP або MPBF.

3. На панелі інструментів робочої області Manufacture натисніть Additive > Supports > Volume Support .

   Відкриється діалогове вікно підтримки гучності.

4. Увімкнувши «Підтримувану модель» , на полотні клацніть тверді тіла, грані твердих тіл або групи граней сітки, які потрібно підтримувати.

5. На вкладці Angled Volume Support установіть прапорець Angled Support .

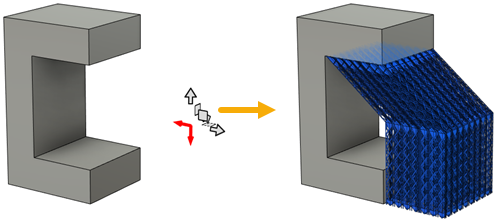

6. На полотні клацніть і перетягніть стрілки на маніпуляторі, щоб налаштувати положення під кутом опор.

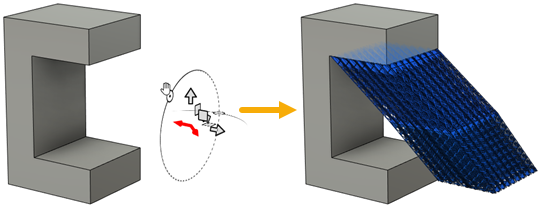

7. (Необов’язково) Установіть прапорець «Нахилити під кутом» , а потім на полотні клацніть і перетягніть дуги кіл на маніпуляторі.



8. Натисніть OK .

   Підтримки генеруються, а у браузері у вузлі Підтримки додається дочірній елемент Підтримка гучності.

   Порада: щоб повторно використовувати ці налаштування підтримки в майбутньому, клацніть дочірній елемент правою кнопкою миші та виберіть «Зберегти як шаблон» , щоб додати його до бібліотеки шаблонів.

Якщо в установці використовується адитивний верстат MPBF, тепер ви можете створити, а потім імітувати траєкторію адитивного інструменту. В іншому випадку експортуйте файл збірки.
